Описание и работа

Исполнение консольно-моноблочные центробежное, горизонтальное, одноступенчатое. Это разновидность механизмов с односторонним подводом содержимого к ротационному двигателю, расположенному на конце стержня, достаточно удаленным от привода.

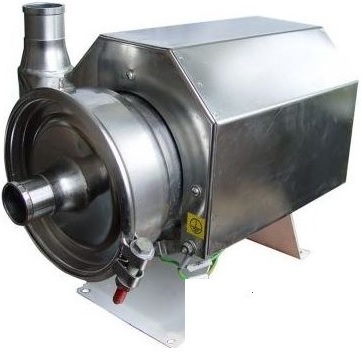

Насос состоит из:

• Корпуса насоса с нагнетательным и всасывающим патрубками,
• Рабочего колеса,
• Электродвигателя,
• Переходного корпуса,
• Корпуса уплотнения

Перед пуском корпус насоса заполняется перекачиваемой жидкостью.

Перекачиваемая жидкость под воздействием центробежной силы (создаваемой вращающимся рабочим колесом) отбрасывается к стенкам от центра рабочего колеса, в следствие чего создается давление в камере насоса и происходит поступление жидкости в нагнетательный трубопровод. На всасывающем трубопроводе создается разрежение, и перекачиваемая жидкость поступает в насос под воздействием атмосферного давления на ее поверхность.

Подобным образом, происходит беспрерывная подача жидкости. Утечка перекачиваемой жидкости не допускается.

Преимущества

• Малый уровень шума;
• Надежность и прочность;
• Малое энергопотребление;
• Универсальность использования;
• Простота в обслуживании и эксплуатации;
• Высокая коррозионная стойкость деталей;
• Быстроразборный корпус из нержавеющей стали;
• Возможно перекачивание жидкости с высоты (до 7 м.).

Технические характеристики

• Материал камеры Нержавеющая сталь

• Материал торцевого уплотнения Viton

• Тип насоса Центробежный

• Производительность 8 м³/час

• Напор 12 м

• Температура перекачиваемой жидкости 5-85°С

• Диаметр входного патрубка Ёлочка 38 мм

• Диаметр выходного патрубка Ёлочка 38 мм

• Напряжение питания 380 В

• Мощность 1,1 кВт

• Защитный кожух Есть

• Габаритные размеры 410х220х330 мм

• Масса 15 кг

• Страна-производитель Беларусь
